Модуль пожарных гидранов МПГ (Скиф) и Блок-бокс пожарных гидрантов ББПГ (Скиф)
Назначение:
Блок-бокс пожарных гидрантов (далее по тексту - ББПГ) предназначен для пожаротушения при ведении аварийно-спасательных работ внутри площадочных конструкций и сооружений, а также для защиты от теплового излучения пожарных, выполняющих боевые действия с ручными пожарными стволами и переносным лафетным стволом, в условиях холодного климата.
Основные технические характеристики:
|
№ п/п |
Наименование показателя |
Значение показателя |
|
1 |
Рабочее давление воды в системе, МПа |
1,2 |
|
2 |
Расчетное давление, МПа |
1,6 |
|
3 |
Рабочая среда |
вода |
|
4 |
Количество входов для подачи воды |
1 |
|
5 |
Диаметр подводящего коллектора, мм |
от 159 до 630 мм |
|
6 |
Количество выходов |
4 |
|
7 |
Диаметр выходного трубопровода, мм |
80 |
|
8 |
Габаритные размеры модуля, мм* |
3000*1900*2400 |
|
9 |
Общий вес модуля, кг |
Не более 2500 |
|
10 |
Сейсмичность |
От 3 до 9 |
|
11 |
Климатическое исполнение |
По ТЗ заказчика |
|
12 |
Режим работы |
Периодический (при тушении возгорания) при постоянной готовности |
|
13 |
Параметры электрической сети для подключения |
220/380В, 50 Гц, система заземления TN-C-S.
|
|
14 |
Исполнение |
Взрывозащищенное/Общепромышленное |
|
15 |
Расчетный срок службы, лет |
15 |
|
16 |
Количество передислокаций за расчетный срок службы, раз |
5 |
*В зависимости от параметров фундамента, на которое устанавливается изделие
Устройство здания:
ББПГ представляет собой металлическое утеплённое, устанавливаемое на фундамент здание. В качестве ограждающих конструкций использован утепленный блок-бокс. В ББПГ размещены: технологическая трубопроводная обвязка, запорная арматура, системы отопления, освещения и вентиляции.

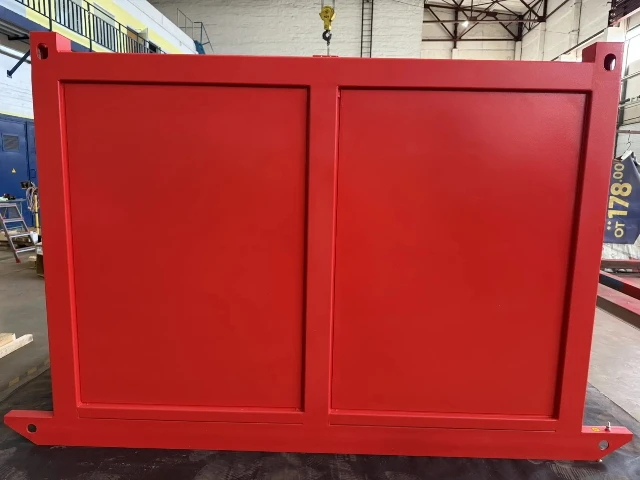

Основу блок-бокса составляет металлический каркас, состоящий из рамы основания и рамы покрытия, которые соединены стойками по углам блока. На раме покрытия при помощи саморезов закреплены деревянные бруски и оцинкованный профиль, являющиеся основой для крепления внутренней обшивки.
Каркас обшит сэндвич – панелями.
Электрооборудование:
Здание рассчитано на подключение к электрической сети напряжением 380В/220В, частотой 50 Гц с системой заземления TN-C-S.
Предусмотрено внутреннее, наружное и аварийное освещение.

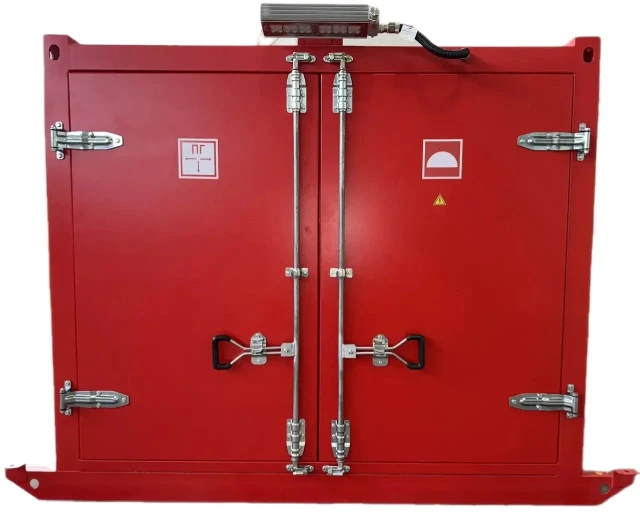

- наружное освещение - светильник НПП 30-100 (включение осуществляется снаружи МПГ).
- внутреннее освещение – светильник рабочего освещения DSP-AC-224-IP65-LED (включение осуществляется внутри МПГ)
- аварийное освещение осуществляется при помощи отдельного светильника со встроенными источниками питания Ракета LTD-02-30 (включение осуществляется внутри МПГ).
Отопление и вентиляция:
Отопление блок-бокса – электрическое, либо водяное (исходя из ТЗ заказчика). Также возможно изготовление блоков без централизованной системы отопления. В данном случае обеспечивается либо защита трубопроводов системой греющих матов, либо сухотрубные системы с гидрантами.
В здании предусмотрена естественная и механическая системы вентиляции:
- естественная – обеспечивается через вентиляционные отверстия и открытие двери
- механическая - обеспечивается с помощью вентиляторов.

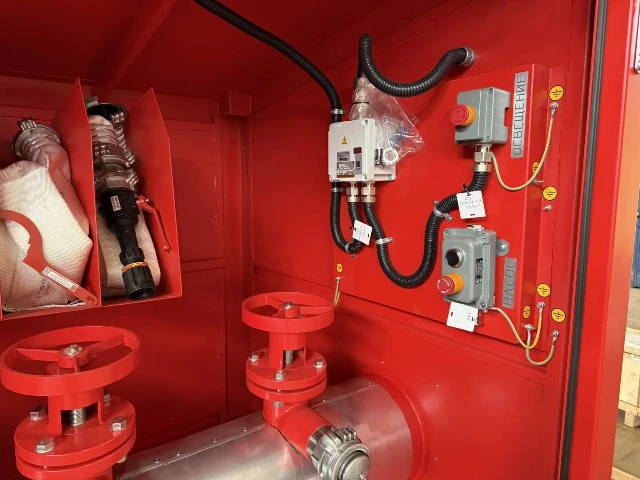

Компоненты модуля пожарных гидрантов:
|
Наименование |
Технические характеристики |
Количество |
|
Рукав пожарный*
|
Ду – 80 мм Длина скатки – 20 м Общая длина – 80 м Тип подключение - ГР |
8 |
|
Запорная арматура ручного управления
|
Максимальное рабочее давление – 12 кг/см2
|
2-4 |
|
Пожарный гидрант
|
Рабочее давление - 7 кг/см2 Максимальное рабочее давление – 12 кг/см2 Напряжение – 12-24 В Тип подключение к рукаву – ГМ |
2-4 |
|
Ствол ручной*
|
Расход - 7,88 л/сек Рабочее давление - 7 кг/см2 Максимальное рабочее давление – 12 кг/см2 Дальность сплошной струи – 42 м |
2-4 |
|
Ствол лафетный переносной*
|
Расход - 33 л/сек Рабочее давление - 7 кг/см2 Дальность сплошной струи – 68 м |
1 |
|
Теплозащитный экран *
|
Кратность ослабления теплового потока – в 50 раз Устойчивость к огневому воздействию до 1800°С Максимальный тепловой поток – 220 кВт/м2 Климатическое исполнение УХЛ1 по ГОСТ 15150
|
1 |
*поставляется отдельно по индивидуальному заказу
Стандартная документация:
1. Паспорт
2. Руководство по эксплуатации
3. Планировка здания
4. Инструкция по занулению
5. Карта контроля УЗО
6. Инструкция по техническому обслуживанию
7. Инструкция по поддержанию температурно-влажностного режима в помещении
8. Рекомендуемый план фундамента
9. Схема электрическая принципиальная
10. План прокладки групповых сетей
11. План вентиляции
12. Схема подключения охранного извещателя
13. План прокладки сетей
