Водопленочный теплозащитный экран

Водоплёночный теплозащитный экран (ВПЭ) «Бастион-2» — предназначен для снижения интенсивности теплового излучения, воздействующего на ствольщика, лафетный пожарный ствол и оборудование комплекса при работе в условиях пожара.

Экран устанавливается на рабочей площадке пожарной вышки в зоне размещения лафетного ствола и позволяет создать защищённую рабочую зону непосредственно в месте управления и подачи огнетушащего вещества.

При использовании ЛКП с ручным лафетным стволом экран обеспечивает дополнительную тепловую защиту ствольщика, а при применении дистанционно управляемых и роботизированных лафетных стволов — оборудования комплекса, приводов и элементов системы управления.

Принцип работы

Защитное действие ВПЭ «Бастион-2» основано на совместной работе экранирующей поверхности и системы водяного орошения.

Вода подаётся к расположенным по площади экрана распылительным элементам и распределяется по его поверхности, формируя защитную водяную плёнку и зону водяного орошения. В результате снижается интенсивность теплового воздействия со стороны очага пожара на оператора и оборудование, находящиеся за экраном.

Расположение распылительных элементов по всей рабочей площади обеспечивает равномерное орошение основных защитных зон экрана.

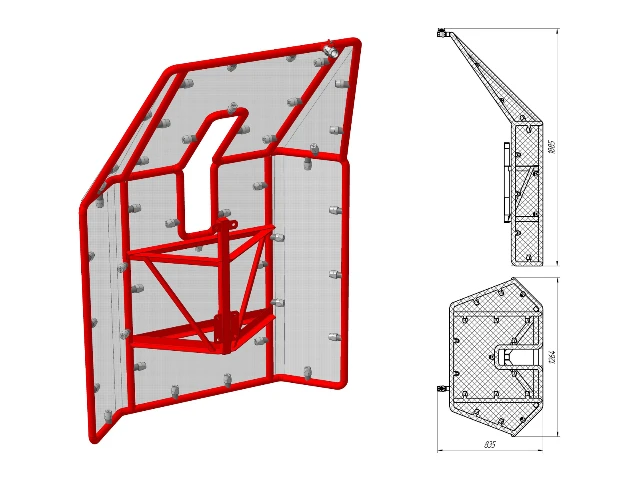

Конструкция «Бастион-2»

Конструктивно водоплёночный теплозащитный экран включает:

● металлическую несущую раму;

● экранирующие защитные панели;

● систему подвода и распределения воды;

● распылительные элементы, размещённые по площади экрана;

● элементы крепления к конструкции пожарной вышки;

● технологический проём для размещения и работы лафетного пожарного ствола.

Конфигурация экрана обеспечивает защиту не только непосредственно перед стволом, но и по боковым и верхней зонам рабочей площадки, уменьшая воздействие теплового потока на ствольщика с направления защищаемого объекта.

Применение в составе ЛКП

ВПЭ «Бастион-2» применяется совместно с пожарной вышкой универсальной и лафетным пожарным стволом и является одним из основных элементов комплексной защиты рабочего места ствольщика.

Экран может использоваться в составе ЛКП:

● с лафетными стволами с ручным управлением;

● с дистанционно управляемыми лафетными стволами;

● с лафетными стволами во взрывозащищённом исполнении;

● в составе автоматизированных и роботизированных установок пожаротушения.

Применение ВПЭ особенно актуально на объектах, где лафетный комплекс в условиях пожара может находиться в зоне интенсивного теплового излучения: на нефтеперерабатывающих и нефтехимических предприятиях, резервуарных парках, сливоналивных эстакадах, объектах хранения и обращения ЛВЖ и ГЖ и других пожароопасных промышленных объектах.
