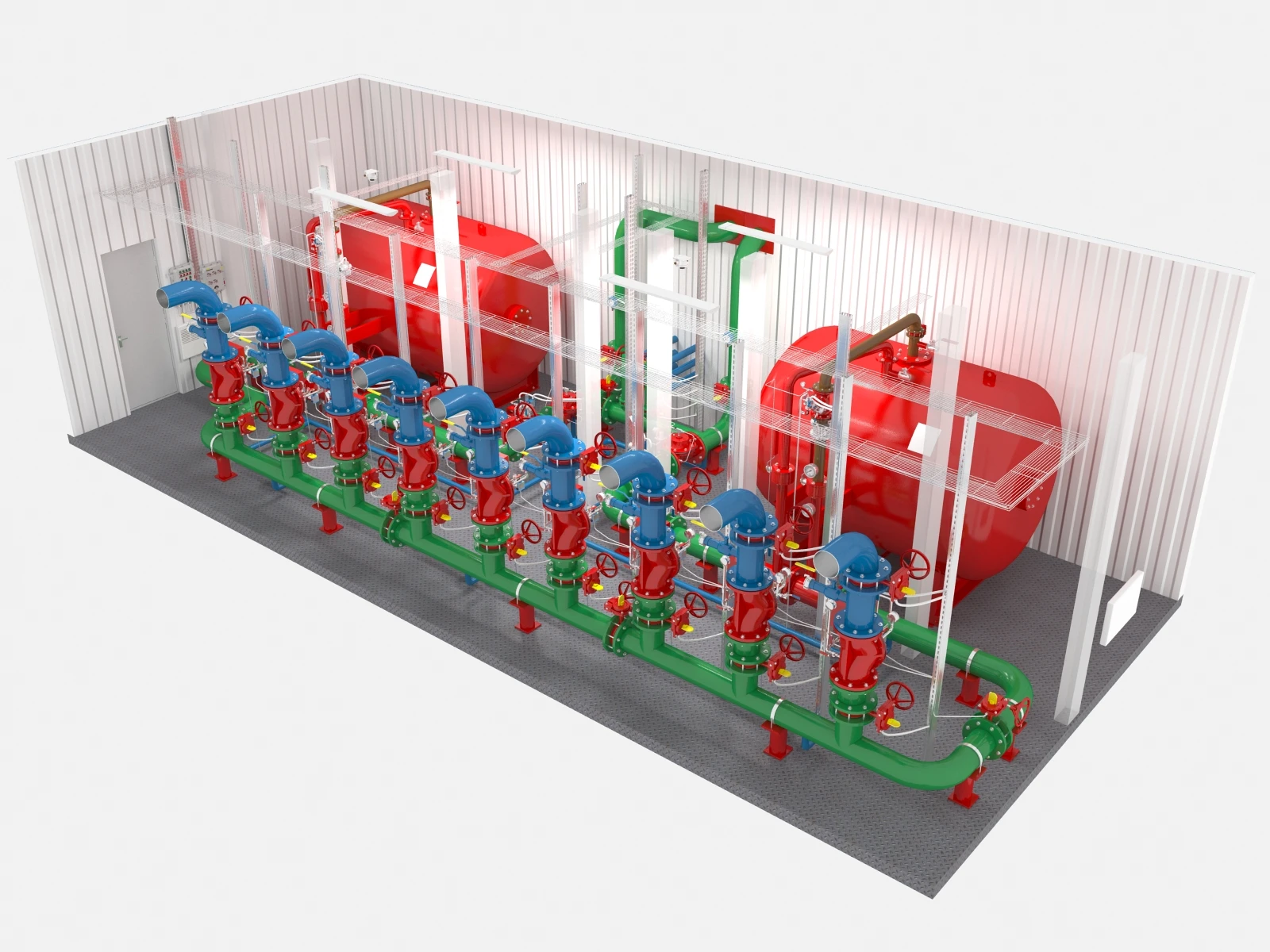

Узел хранения и дозирования пенообразователя (УХиДП) Техномодуль
Описание
Представляет собой высокотехнологичный комплекс оборудования, предназначенный для эффективного обеспечения пожарной безопасности объектов различного назначения.

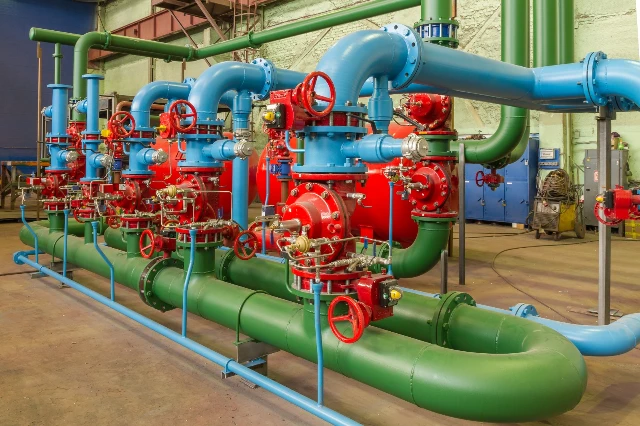

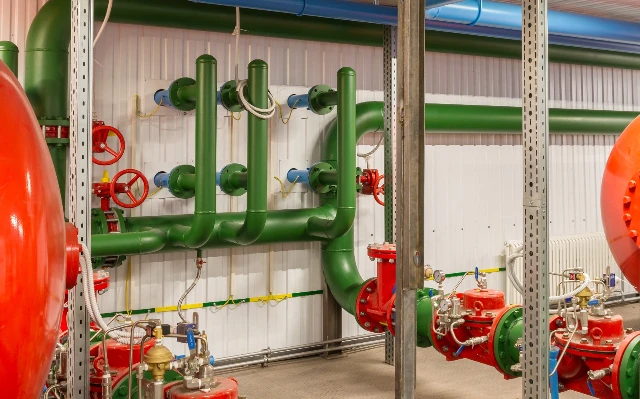

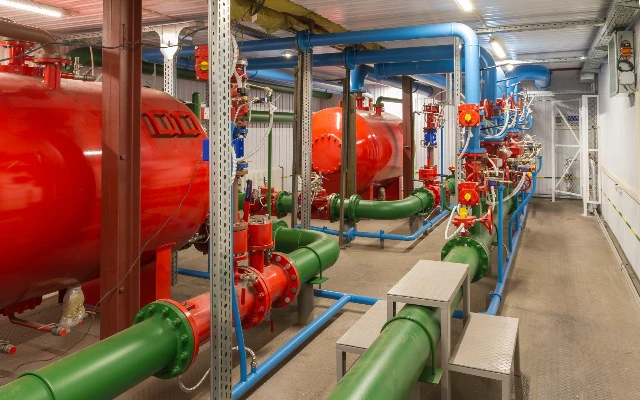

Система объединяет в себе резервуар для хранения пенообразующего концентрата, современное дозирующее оборудование и комплексную трубопроводную обвязку, обеспечивающую точное смешивание пенообразователя с водой в необходимых пропорциях.
Ключевое назначение узла заключается в создании оптимального состава пожаротушащего раствора путем точного дозирования пеноконцентрата в водяной поток. Это позволяет значительно повысить эффективность тушения пожаров за счет улучшения тушащих характеристик воды.
Технические преимущества системы включают:
- Автоматизированный контроль всех рабочих параметров
- Высокоточный дозировочный механизм с погрешностью до 10%
- Возможность дистанционного управления процессом
- Эффективное перемешивание пеноконцентрата
- Стабильную работу в широком диапазоне давлений
- Минимизацию гидравлических потерь
Сфера применения охватывает промышленные предприятия, складские комплексы, объекты нефтегазового сектора и другие объекты, где требуется эффективное пожаротушение с использованием пенных составов. Система особенно актуальна там, где необходимо оптимизировать расход воды при сохранении высокой эффективности тушения.
Основные технические характеристики
|
№ п/п |
Наименование параметра |
Значение |
|
1 |
Исполнение |
Общепромышленное / взрывозащищенное Ex |
|
2 |
Вместимость одного бака, литров |
От 1000 до 10000 |
|
3 |
Количество входов для подачи воды |
2 |
|
4 |
Диаметр входного трубопровода, мм |
От 80 |
|
5 |
Количество выходов на секции |
От 1 до 20 направлений |
|
6 |
Диаметр выходного трубопровода, мм |
От 50 до 300 |
|
7 |
Концентрация пенообразователя |
1%, 3%, 6% |
|
8 |
Рабочее давление, МПа |
От 0,3 до 1,2 |
|
9 |
Расход огнетушащего вещества, л/сек |
От 20 |
|
10 |
Габариты техномодуля, мм: С баками емкостью до 3000 литров С баками емкостью от 3500 до 10000 литров |
12000(9000)*3000*2780 12000(9000)*6000*2780(3300) |
|
11 |
Масса блока (без оборудования) не более, кг |
15000 |
|
12 |
Общая масса не более, кг |
50000 |
|
13 |
Климатическое исполнение |
УХЛ1 / ХЛ1 |
|
14 |
Сейсмичность |
От 3 до 9 баллов |
|
15 |
Расчетное значение веса снегового покрова |
По ТЗ заказчика |
|
16 |
Нормативная ветровая нагрузка |
По ТЗ заказчика |
|
17 |
Температура воздуха внутри техномодуля |
от +5°С |
|
18 |
Параметры электрической сети для подключения |
Напряжение 380В/220В, частота 50 Гц, система заземления TN-S/TN-C-S |
|
19 |
Установленная мощность, кВт |
Не более 10 |
|
20 |
Степень огнестойкости блок-бокса |
IV / II |
|
21 |
Класс конструктивной пожарной опасности |
СО/С1 |
|
22 |
Категория здания по взрывопожарной и пожарной опасности |
Д |
|
23 |
Исполнение |
Взрывозащищенное / не взрывозащищенное |
|
24 |
Расчетный срок службы, лет |
15 |
|
25 |
Количество передислокаций за расчетный срок службы, раз |
5 |
|
26 |
Категория надежности энергоснабжения |
I, II, III, I особая по ТЗ |
